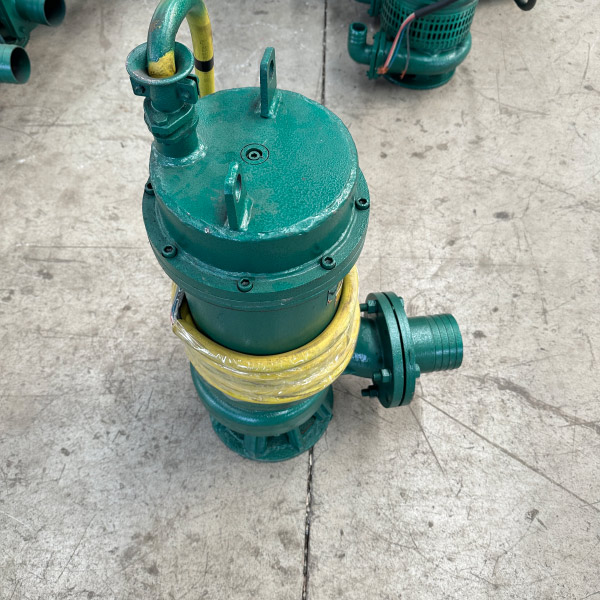

礦用風動潛水泵的產品結構
發布時間：2023-06-03 10:39:45
礦用風動潛水泵以壓縮空氣為動力，采用離心泵結構形式。具有體積小，重量輕，結構簡單，安裝維修方便，在含有瓦斯與煤塵的礦井中使用安全可靠，是一種先進的風動排水設備。接下來一起看下礦用風動潛水泵的產品結構組成吧。
礦用風動潛水泵由風動馬達、水泵、油霧器、管接頭和消聲器五個部分組成。
1、風動馬達部分：由轉子、葉片、氣缸、殼體、上、下氣缸蓋、軸承壓蓋、頂蓋等組成。轉子上有四條均布的徑向槽，槽內配有葉片，上、下氣缸蓋上各有一隻吹氣眼。風泵啟動時，高氣壓從吹氣眼將槽內葉片吹開，同時大量高氣壓從主風道進入氣缸，推動葉片、驅使轉子旋轉作功。在殼體下方留有密封腔，腔內有密封圈將氣、水隔開。密封圈采用彈簧密封，並利用氣、水的壓力，使密封圈內漲，增強密封效果。
2、水泵部分：由泵體、葉輪、泵座等組成。離心泵采用半開式離心漩渦複合式葉輪，旋流泵采用半開雙向傾斜式葉輪，葉輪裝在轉子軸上，擰緊葉輪螺母，裝上泵體、泵座，放入水中，轉子帶動葉輪旋轉，在離心力的作用下，水流壓入泵體的渦道內，並順著出水管排出。半開漩流式葉輪，半開離心漩渦複合式葉輪，實測比對流量揚程曲線升高，軸功率曲線下降，泵效率顯著提高。
3、油霧器部分：由油霧器殼、油霧器杆、調油閥芯等組成，油霧器裝在頂蓋上，殼內裝滿潤滑油。
4、管接頭部分：由進風組合接頭和出水彎頭兩部分組成。進風組合接頭安裝在進風口處。
5、消聲器部分：消聲器是由鋼板衝壓焊接而成，裝在排氣口處。
以上便是礦用風動潛水泵的產品結構的相關內容，希望上述內容能夠幫助到大家。想要了解更多的相關內容歡迎大家繼續關注丝瓜视频成人的網站。
